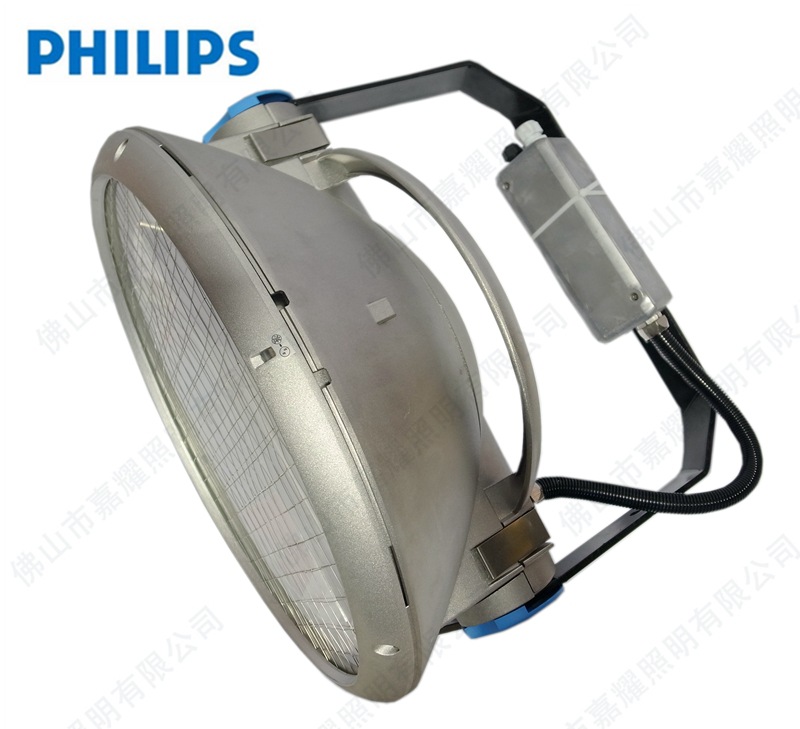

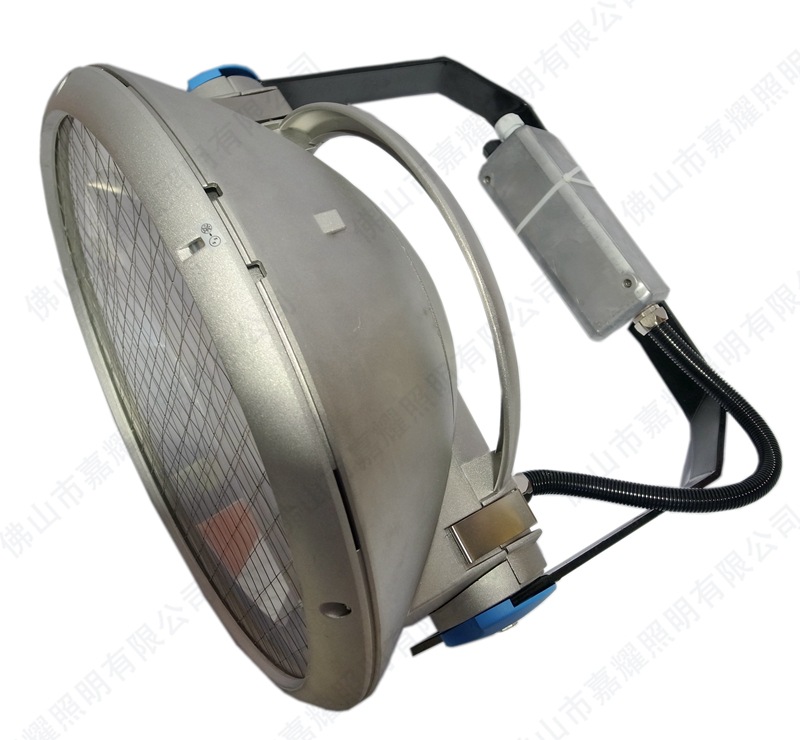

MVF403 C 1xMHN-LA1000W 220-240V A1

早在1988年就引入了飛利浦Arena款型，多年的實踐照明它是最好的泛光照明系統適合體育照明，多數情況下，必須滿足最高規格以使電視信號能夠覆蓋全國及全世界發生的事件。Arena是一種集成系統，作為整個系統的一部分由一家制造商供應。飛利浦是唯一可以提供從光源、控制裝置到泛光照明相關技術的制造商，因此可以確保所有零件相互配合、協調工作。ArenaVision將光源、光學元件及控制裝置的基本設計原則集中到一個簡單的任務中:可以產生可能的最佳泛光照明，而且可以有效運行多年。ArenaVision MVF403適用于室內體育場館及許多戶外體育及其它場所照明。配備有各種反射鏡及光源，并提供備選系統，并為每種應用提供三級功率輸出。

General information

產品系列代碼      MVF403 [MVF403]

重復代碼           C [中國]

燈管數目           1

燈管系列代碼      MHN-LA [主MHN-LA]

燈泡功率           1000 W

補償電路           IC [并聯電感應補償]

鎮流器             CONV [傳統的]

IP代碼             IP65 [防止塵土進入,防噴射]

光學                CAT-A1 [光束類別A1]

光學外殼否

電氣特性

電源電壓           220-240 V

線頻率              50 Hz

使用同一種從背后開啟的燈具配合
   舉世聞名的ArenaVision MVF403系列使運動和泛光照明的性能達到了一個全新的高度。世界領先的設計使它的發光效率及光的有效利用率大大提高，安裝更加簡單，應用更加可靠和靈活。ArenaVision MVF403專為運動場照明而設計，讓現場的運動員和觀眾以及電視觀眾都能更好地參與和感受比賽的精彩與激動。

主要應用
? 大型體育場、高爾夫球場、滑雪場、體育訓練場
? 大型建筑物立面照明

適配光源
? MHN-LA 1000W 842 X 528/CABLE，220-240V
? MHN-LA 1000W 956 X 528/CABLE，220-240V
? MHN-SA 1800W 956 X 830 ROD，220-240V
? MHN-SA 2000W 956 X 830 ROD，380-415V

燈具特點
? 獨特橢圓形光學系統配合新型MHN-SA2000W光源，證整體效率具有高的可靠性，低眩光和最佳的照明水平，外觀緊湊美觀，風阻系數小，重量輕
? 全新設計7種不同配光的橢圓形反射器，能滿足各種應用要求，并有調光刻度板，配光效果更好，效率更高
? 可選配瞄準器，防眩光板，彩色濾色片等配件，從而使照明設計更簡單
? 內置反射器能減少溢出光和眩光

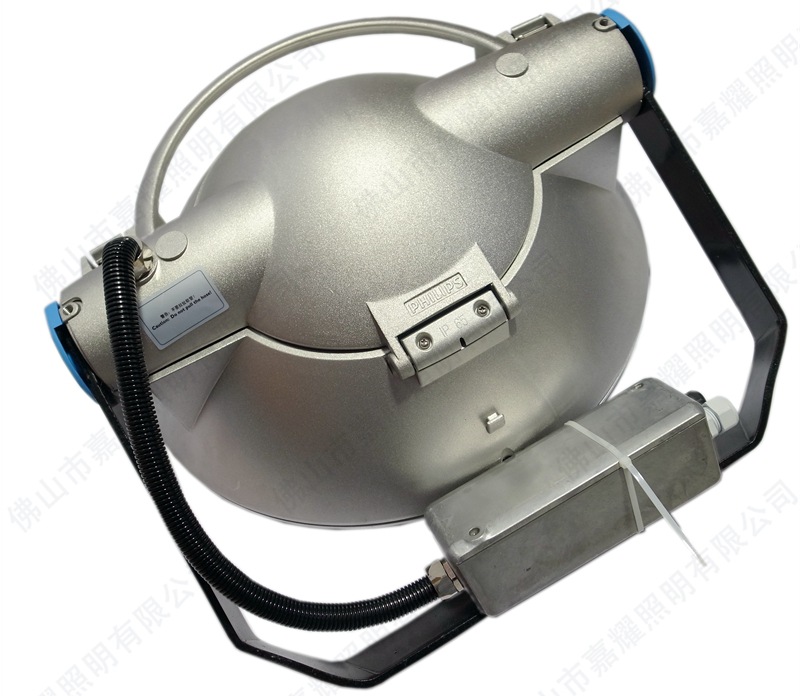

? 背后開啟更換光源，附安全開關，維護更加安全方便
? 防水防塵等級高達IP65，無需內部清潔
? 標準產品類型電壓為380/415V，其觸發器和接線端子被固定在安裝支架上的接線盒里
? 220/240V也配接線盒，但半并聯觸發器是固定在電器箱里
? 不銹鋼金屬網以防止大片的玻璃掉落
? 當燈具被打開時，如果要切斷電源，可選擇安全開關(需要增加接觸器或其它器件)
? 所有光源都可采用熱啟動類型，當電源中斷后可立即再啟動
? 建筑立面采用上照型僅使用220/240V MHN-LA1000W和MHN－SA1800W光源
? ArenaVision是一個完善的系統，它包括反射器、電器和光源，有上照型、下照型和熱啟動型供選擇光源特點
? MHN-SA2000W/956光源具有200,000lm的光通量，Ra90的高顯
　色性和Tc5600K的色溫，完全滿足最高級別的國際電視轉播需求
? MHN-SA1800W光源與MHN-SA2000W/956光源有相同的顯色性和色溫，其光通量為160000lm；MHN-LA 1000W光源有兩種類型842(Ra80,Tc4200K,100000lm)和956(Ra90,Tc5600K,90000lm)
? 為了使配光得到最佳的控制，光源位置在燈具中由機械夾固定
? 1800W和2000W光源僅電器不同，光源燈座相同

材質和工藝
? 耐腐蝕高壓鑄鋁燈體和后蓋
? 高純鋁(99.98%)陽極氧化反射器，反射率高
? 下照型采用1.6mm厚化學處理的鋼化玻璃；上照型采用4mm厚陶瓷玻璃(微晶玻璃)
? 不銹鋼搭扣方便更換光源
? 硅橡膠密封圈，易密封
? 熱浸電鍍鋅鋼安裝支架，黑色噴漆

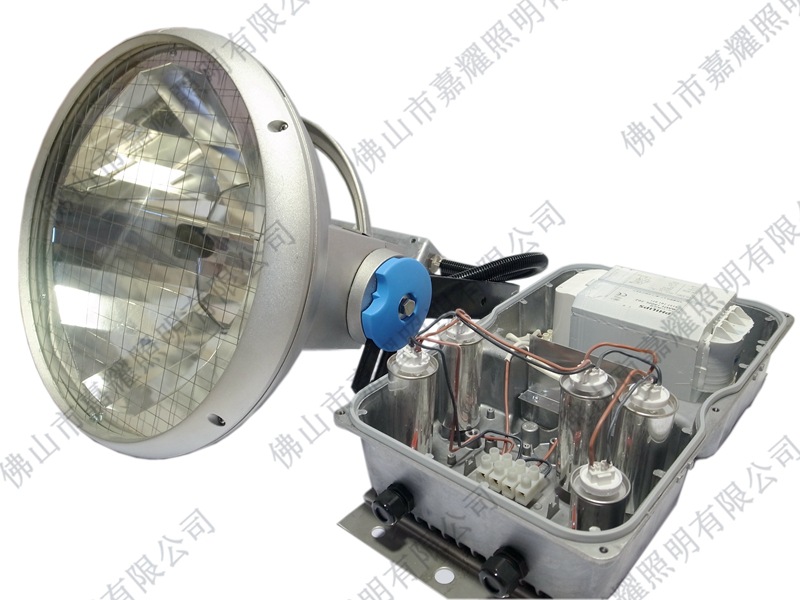

電器箱
? 分離式電器箱

安裝
? 燈具輕便，配有容易搬運的手柄，能360o調節的安裝支架。同時MVF403可采用精確的瞄準器ZVF403 PAD配件，安裝在燈體的頂端或低端；同時也可選擇簡易瞄準器ZVF401 SAD
? 允許燈具排列在一起，但要使燈具水平方向可調節；在維修期時燈具的初始瞄準位置可以通過瞄準記憶裝置保留
? 環境溫度：1800/2000W類型室外35oC (室內25oC)，1000W類型室內外都是45oC
? 仰角70o時投影面積為0.20m2，風阻系數Cx為0.93

配件
? 外部遮光罩 ZVF403 GS
? 簡易瞄準器 ZVF401 SAD
? 精確瞄準器 ZVF403 PAD

配光類型

使用同一種從背后開啟的燈具配合七種不同類型反射器，MVF403就能
提供A1到A7七種不同配光。ArenaVision MVF403為銳截光，配光精確，能正確傳輸光源每一束光通量的分配型式。
